程力东风20米高空作业车

价格报价:
免费获取报价

24小时免费咨询热线
400-183-8358

  • 产品照片/视频
  • 产品亮点
  • 参数
  • 系列产品
  • 免费获取报价

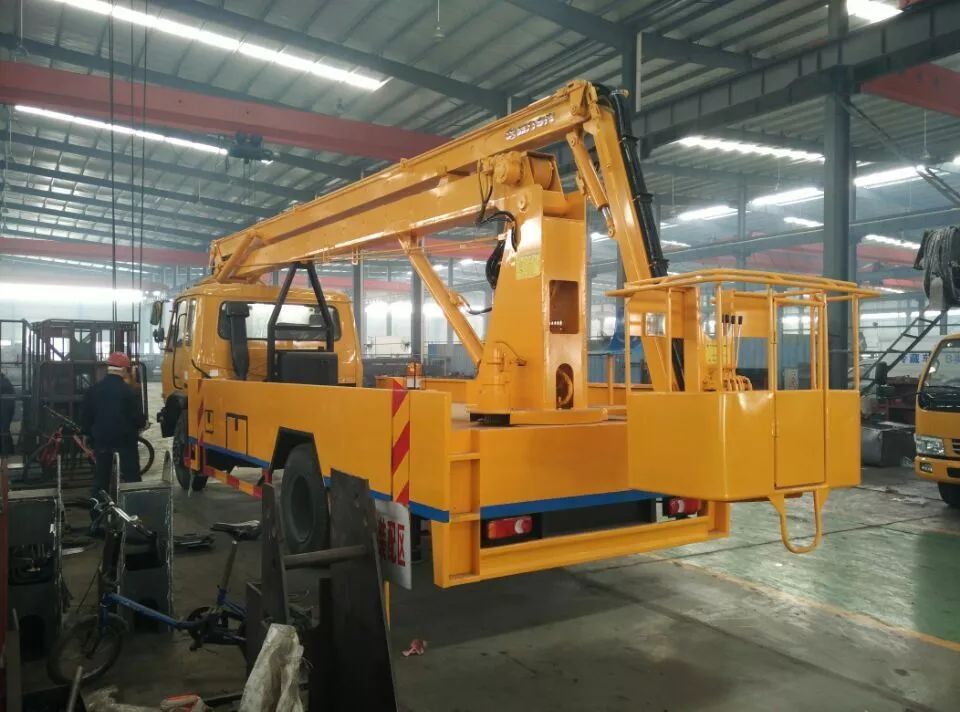

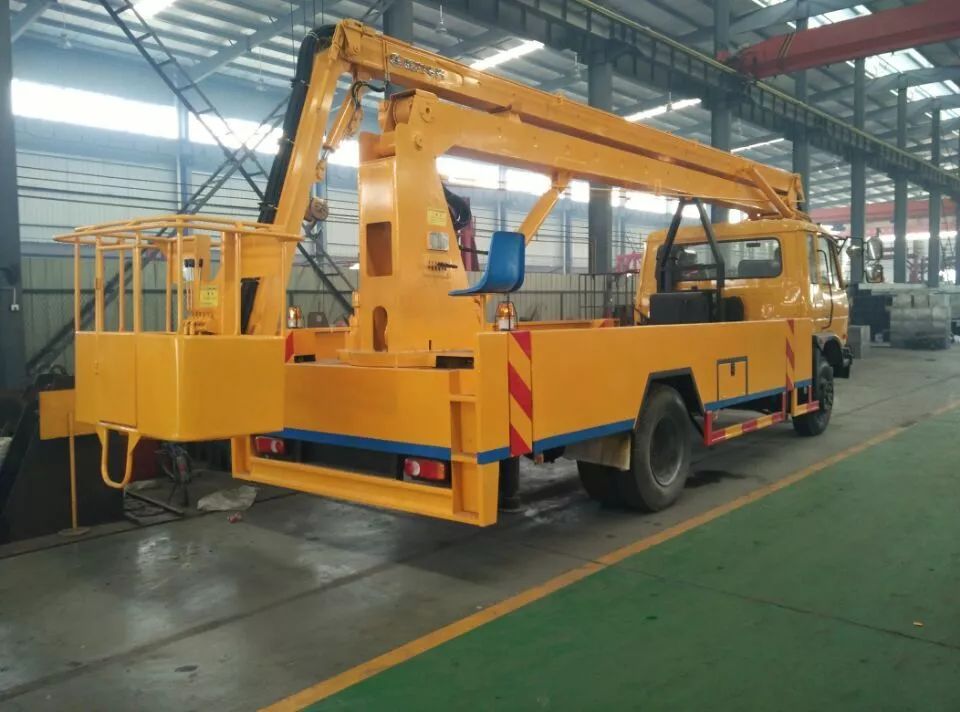

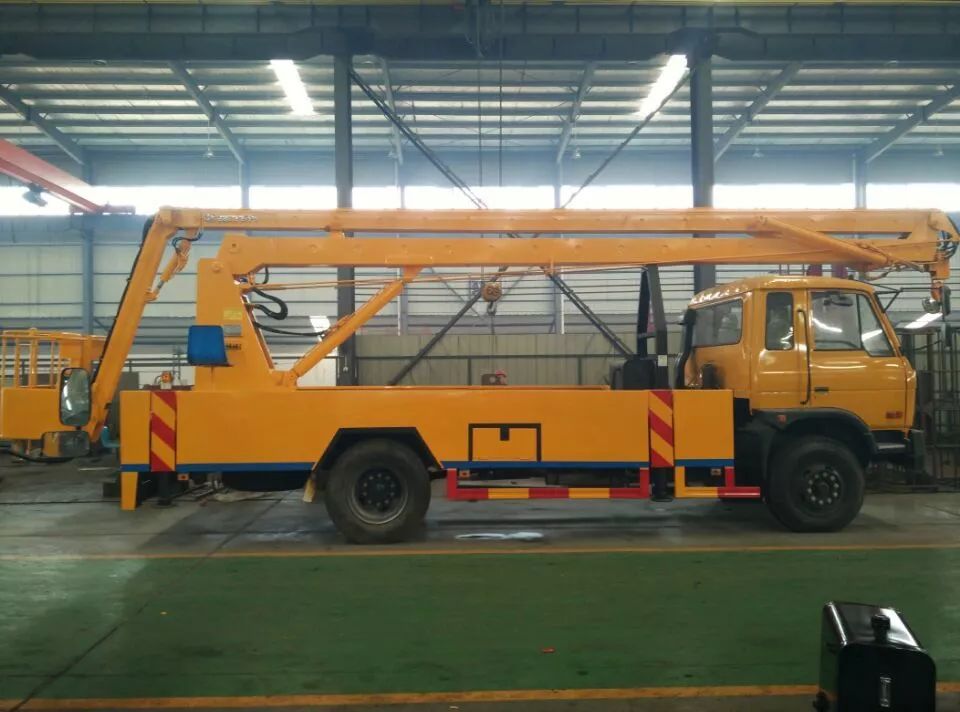

产品照片
产品亮点

微信图片_20190527164813微信图片_20190527164820微信图片_20190527164824
整车基本参数:

序号

名称

型号、规格

1

整车品牌

程力威牌-高空作业车

2

产品型号

CLW5101JGKE5

3

底盘型号

EQ1160GD5DJ

4

作业高度

20米

5

作业主要技术参数

平台离地高度18.3m

平台最大作业幅度≥8.7m

平台最大作业高度时作业幅度≥3.07m

平台最大作业幅度时作业高度≥11.5m

工作斗额定载荷200kg

支腿

方式:H型支腿

数量:4支

操控:单独可调也可联动。

横向跨距:2930mm

纵向跨剧:4500mm

吊钩

最大起吊重量≤1000kg,安全值800kg。

最大起吊高度8.5m

主操作

操作位置:转台、吊栏双工作位操作。

操控形式:手动液压或电控操作。

6

围板及走台板

钢制工具箱及围板、花纹防滑走台板

7

臂架结构形式

三节折叠臂

8

回转装置

双向3600连续回转

9

发动机

根据环保公告确定

10

整车尺寸

9300×2500×3800

11

总质量

9995kg

12

整备质量

9800kg

13

轴距

4500/4700mm

14

环保/免征

有/有

三、高空作业车介绍及性能特点:

1.功能介绍:

东风145型20米高空作业车采用折叠式曲臂结构,作业臂为三节折叠式,工作斗和转台双工作位,上下操作,液压手动控制,可360度回转,四液压支腿,带1吨吊钩,工作斗最大承重200公斤,钢制工具箱及围板、花纹防滑走台板。

车辆配制双向液压锁、双向带锁平衡阀、液流阀、液压油缸等主要部件均采用国内知名品牌,换向平稳,操作灵活方便;支腿与工作臂互锁,安全可靠,防止误操作;H型支腿,跨距大、稳定性好,支腿既可独立伸缩、又可联动,后支腿装有支腿报闪灯,用于作业时支腿示廓、发出光报警信号。


2.产品概述:

1、 工作斗采用机械自平衡设计,其作用是工作时工作斗始终处于平衡状态。

小臂最大伸展角度达65°,以便调整到最佳作业位置。(小臂伸展角度测量方式不同,部分厂家标注为90°)

2、 上下两套操作系统,在工作斗上和转台上均可完成各种作业动作。

3、 夜间作业灯,操作台上可根据客户作业环境选装操作照明灯,让夜间作业更安全。

4、 支腿单独可调,可根据作业地面环境,单独调节每个支腿,即使地面凹凸不平,也能使整车调整到平稳状态。

5、 支腿采用前、后H型结构,受力面更大、稳定性更高;能防止车大梁变形或断裂(注:如支腿采用前V、后H型的车型,在长时间使用后由于车头倒挂容易造成车大梁变形或断裂)。

6、 四个垂直支腿油缸和上臂、下臂、小臂油缸都装有双向液压锁,其作用是油缸到达所需位置后,将油缸锁住不动,以防造成事故。工作臂上装有双向平衡阀,使工作臂运行更平稳。

整车技术参数
车辆名称: 高空作业车 公告批次: 309
产品商标 程力威牌 产品号
车辆型号: CLW5101JGKE5 目录序号: (十七)74
燃油:   免征:
免检:   发布日期: 20180709
总质量 9995(Kg) 容积:
额定载质量 (Kg) 整备质量 9800,9865(Kg)
外形尺寸 9300×2500×3800(mm) 货厢尺寸 ××(mm)
额定载客 (人) 准拖挂车总质量 (kg)
驾驶室:   前排乘客: 3,2(人)
防抱死系统: 载质量利用系数
接近角/离去角: 21/12(°) 前悬/后悬: 1250/2150,1440/2150(mm)
轴数: 2 轴距: 3950,4500,5100,4700,4200,5600,5700(mm)
轴荷: 5800/10000 最高车速: 90(km/h)
其它 1、该车前伸/前悬/轴距对应关系为(mm):1010/1440/4700,1210/1440/4500,1200/1250/4700,1400/1250/4500;2、防护材料:Q235A碳钢,连接方式:左右侧面及后下部防护均采用焊接连接,后部防护断面尺寸(mm):180×50,后部防护离地高度(mm):450;3、ABS型号为ABS-E 4S/4M,生产企业是威伯科汽车控制系统(中国)有限公司;4、随底盘选装驾驶室,文字喷图位置和车辆颜色可变化。
底盘技术参数
底盘型号 EQ1160GD5DJ 底盘企业: 东风商用车新疆有限公司
轮胎数 6 弹簧片数: 9/12+10,8/10+7,8/10+8,7/9+6,11/11+10,9/10+8
轮胎规格: 9.00-20 16PR,10.00-20 16PR,10.00R20 16PR 传动型式:
前轮距: 1900,1880,1810,1940 后轮距: 1860,1800,1800,1860,1830
底盘排放标准: GB17691-2005国Ⅴ,GB3847-2005
燃料种类: 柴油 油耗:
发动机型号 发动机生产企业 排量(ml) 功率(kw)
ISD180 50
YC6JA180-50
ISD190 50
ISB170 50
ISB190 50
ISB210 50
YC4E160-56
YC4S150-50
EQH180-52
WP4.1Q160E50
ISB180 50
YC4S160-50
东风康明斯发动机有限公司
广西玉柴机器股份有限公司
东风康明斯发动机有限公司
东风康明斯发动机有限公司
东风康明斯发动机有限公司
东风康明斯发动机有限公司
广西玉柴机器股份有限公司
广西玉柴机器股份有限公司
东风商用车有限公司
潍柴动力扬州柴油机有限责任公司
东风康明斯发动机有限公司
广西玉柴机器股份有限公司
4500
6870
6700
5900
5900
5900
4260
3767
4752
4088
5900
3767
132
132
144
125
140
155
118
110
132
115
132
118
标识企业: 常州华日升反光材料有限公司,江苏群跃新材料有限公司 Vin车辆识别代码: LGAX2A12××××××××× LGAX2A13×××××××××
