程力前四后八汕德卡25立方勾臂垃圾车
程力汕德卡前四后八25方拉臂勾臂垃圾车配置：重汽专用驾驶室，曼机310马力，潍柴350马力，HW13710变速器+HW50法兰式取力器；H153自调臂前轴(鼓)；HT457冲焊自调臂双后桥(鼓)；双层车架(8+4/280)；ZF8198方向机；前后标准版多片簧(11/11/10)；航空驾驶室级的配置，上装提升力26吨，匹配25方移动垃圾站程力汕德卡前四后八25方拉臂勾臂垃圾车箱体：优质碳钢，双缸液压，加强加固勾臂，驾驶室操控，配3方勾臂箱一个，两侧开垃圾投递窗口，气动撑杆支撑，尾部手动开启，箱体带滚轮。
1 拉臂钩材质全部采用欧洲新式设计，品种多，结构规格全。有三大结构形式，拉臂式，伸缩式，摆臂伸缩式，用户可以根据不同的底盘，不同的场所需求，安装结构不同的拉臂钩
2 厢体采用武钢的Q235碳钢板制作，可选用不锈钢生产，两侧开垃圾投递窗口，气动撑杆支撑，尾部手动开启，箱体双缸液压自卸功能
3 厢体外形可选用梯形箱、弧形箱、方形箱，内部防锈漆，可采取环氧树脂防腐处理或电泳工艺
4 垃圾箱容积：25立方
5 运输介质：生活垃圾，密度0.6x103千克/m3
6 取力方式：变速箱侧盖取力
7 操作方式：手动液压杆操作，可选装驾驶室电控按扭操作
程力勾臂垃圾车性能特点：该车型整车外型美观、强度高、质量轻，具有遥控操纵、密闭运输、安全稳定、装卸效率高、机械化程度高、维护使用方便、人性化程度高等显著特点。特别适用于城镇区域范围内的垃圾即时清运，如环卫部门对生活小区及城镇垃圾的清理，运输等，能够有效地解决城市垃圾中转站所需的袋装垃圾的收集、运输、卸料作业。一车可配套20-50个勾臂垃圾箱，进行循环垃圾收集运输，充分提高了车辆的利用率。
更多程力钩臂垃圾车登录湖北程力垃圾车官网网站 www.hbiclqc.com 查看
| 整车技术参数 | |||
| 车辆名称: | 车厢可卸式垃圾车 | 公告批次: | 335 |
| 产品商标 | 程力牌 | 产品号 | |
| 车辆型号: | CL5310ZXXJH6 | 目录序号: | 153 |
| 燃油: | 免征: | ||
| 免检: | 发布日期: | 20200821 | |
| 总质量 | 31000(Kg) | 容积: | |
| 额定载质量 | 18205,18270(Kg) | 整备质量 | 12600(Kg) |
| 外形尺寸 | 9650,9675,10050,10075,10250,10275,10450,10475×2550×3130(mm) | 货厢尺寸 | ××(mm) |
| 额定载客 | (人) | 准拖挂车总质量 | (kg) |
| 驾驶室: | 前排乘客: | 3,2(人) | |
| 防抱死系统: | 有 | 载质量利用系数 | |
| 接近角/离去角: | 16/19(°) | 前悬/后悬: | 1450/1250(mm) |
| 轴数: | 4 | 轴距: | 1800+3775+1400,1800+3800+1350,1800+4175+1400,1800+4200+1350,1800+4375+1400,1800+4400+1350,1800+4575+1400,1800+4600+1350,1800+3025+1400,1800+3050+1350,1800+3575+1400,1800+3600+1350,1800+3200+1350(mm) |
| 轴荷: | 6500/7000/17500(二轴组) | 最高车速: | 89(km/h) |
| 其它 | 1.车长=前悬+轴距(二轴组)+后悬对应关系为(mm):9650=1450+1800+3800+1350+1250,9675=1450+1800+3775+1400+1250,10050=1450+1800+4200+1350+1250,10075=1450+1800+4175+1400+1250,10250=1450+1800+4400+1350+1250,10275=1450+1800+4375+1400+1250,10450=1450+1800+4600+1350+1250,10475=1450+1800+4575+1400+1250;2.防护材料:Q235A碳钢,连接方式:左右侧面及后下部防护均采用焊接连接,后部防护断面尺寸(宽×高):50mm×120mm,后部防护离地高度(mm):430;3.AB安装具有卫星定位功能的行驶记录仪;4,ABS系统控制器生产企业/型号为威伯科(上海)管理有限公司/4460046300;5,随底盘选装驾驶室,该车用于垃圾的收集清运,主要专用装置为勾臂系统;6.发动机与油耗值(L/100km)对应关系:MC07.31-60/37.2,MC07.34-60/37.2,WP8.350E61/37.2 | ||
| 底盘技术参数 | |||
| 底盘型号 | ZZ5316XXYN466GF1 | 底盘企业: | 中国重汽集团济南商用车有限公司 |
| 轮胎数 | 12 | 弹簧片数: | 2/2/4,2/2/5,3/3/4,3/3/5,3/3/10,11/11/10,2/2/-/-,3/3/-/-,11/11/12 |
| 轮胎规格: | 295/80R22.5 18PR,12R22.5 18PR,11.00R20 18PR | 传动型式: | |
| 前轮距: | 2015/2015,2035/2035 | 后轮距: | 1850/1850 |
| 底盘排放标准: | GB17691-2018国Ⅵ | ||
| 燃料种类: | 柴油 | 油耗: | 37.2,37.2,37.2,37.2,37.2 |
| 发动机型号 | 发动机生产企业 | 排量(ml) | 功率(kw) |
| MC07.31-60 MC07.34-60 MC07.33-60 WP8.350E61 MC07H.29-60 MC07H.33-60 MC07H.35-60 WP7.300E61 |
中国重型汽车集团有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 潍柴动力股份有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 潍柴动力股份有限公司 |
6870 6870 6870 7800 7360 7360 7360 7470 |
228 251 240 257 213 240 257 220 |
| 标识企业: | 常州华日升反光材料有 限公司,常州华威反光材料有限公司 | Vin车辆识别代码: | LZZ8BXNA××××××××× LZZ8BXNB××××××××× LZZ8BXND××××××××× LZZ8BXNE××××××××× LZZ8BXNF××××××××× LZZ8BXMA××××××××× LZZ8BXMB××××××××× LZZ8BXMD××××××××× LZZ8BXME××××××××× LZZ8BXMF××××××××× |
步骤1.将锁紧钩操作手柄推至收回位置，锁紧油缸收回，使锁紧架收回并将翻转架与附车 架锁紧固定；
步骤2.将拉臂操作手柄拉起到伸起位置，拉臂油缸伸出，活动拉臂绕翻转翻转架前铰链轴 旋转，拉臂处于钩箱位置，适当调整拉臂钩高度并与箱体弯钩对准；
步骤3.当拉臂钩钩到箱体弯钩时，继续推下拉臂操作手柄到落下位置，使垃圾箱体继续上 车（注意：保证垃圾箱体的纵梁位于附车架尾部两后滚轮之间）；
步骤4.当垃圾箱体落放到附车架上后，松开拉臂操作手柄使其回到中位，再将锁紧钩操作 手柄拉起至锁紧位置，锁紧油缸伸出，使锁紧架翻起并将翻转架与垃圾箱体锁紧固定，松 开手柄使之回中位；
完成垃圾箱体的上车工作，松开取力器，整车可以运输行驶。
卸垃圾

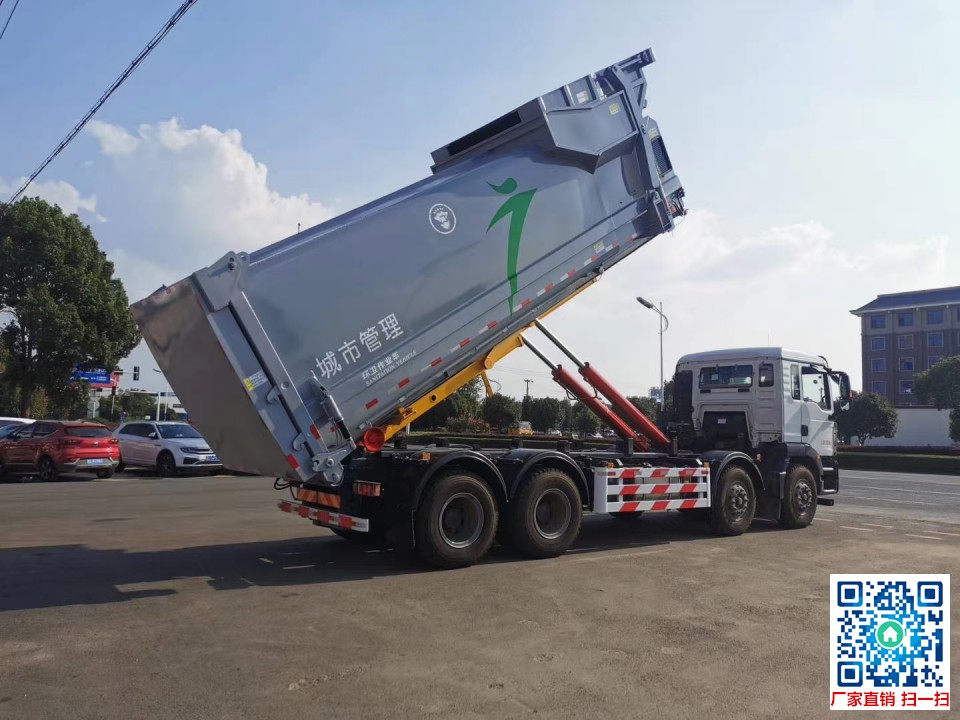

步骤5. 在卸垃圾前，整车运转达到 6 个标准气压时挂上取力器，打开垃圾箱后门锁紧装 置，在前级二联多路阀处，首先确定锁紧架锁紧垃圾箱体(拉起锁紧钩操作手柄至锁紧位 置)，然后拉起拉臂操作手柄至伸出位置，垃圾箱体备倾斜举起垃圾卸出；如图：
放置垃圾箱体操作
注意：垃圾箱体自卸时，箱体尾部严禁站人。
步骤6.垃圾卸完后，推下拉臂操作手柄至落下位置，垃圾箱体下落到附车架上，松开取力 器并锁紧箱体后门，卸垃圾工作完成，整车可以运输行驶。
放置垃圾箱体操作
步骤7. 整车运转达到 6 个标准气压时挂上取力器，将锁紧钩操作手柄推下至收回位置， 锁紧油缸缩回，使锁紧架翻下，翻转架与垃圾箱体脱开锁紧固定并且与附车架锁紧固定， 松开手柄使之回中位：
步骤8. 将拉臂操作手柄拉起到伸起位置，拉臂油缸伸出，活动拉臂绕翻转翻转架前铰链 轴旋转，垃圾箱体随活动拉臂一同翻转、倾斜下落；
注意：放置垃圾箱体时，车厢尾部严禁站人。
步骤9. 垃圾箱放置好后，调整活动拉臂钩与箱体弯钩位置，使其脱钩，将拉臂操作手柄推 下到落下位置，拉臂油缸收回，活动拉臂绕翻转翻转架前铰链轴旋转，活动拉臂放回到附 车架上，松开取力器垃圾箱放置完成，整车可以运输行驶
